Введение:
1. Сделайте дифференциальный сигнал к открытому выходу сигнала сборника, 3 каналам, электрической изоляции между входом и выходом.
2. работая частота: 2000000Hz
3. Режим выхода сборника: используя
интерфейс PLC пушпульные режим выхода, поддержку
NPN или входной сигнал PNP.
4. установка: Установка рельса DIN35mm, удобный и быстрый!
5. размер продукта: 51mm x 87mm x 41mm вокруг
6. расклассифицировал работая напряжение тока силы: DC24V (DC14V- DC30V также доступно в некотором условии)
7. напряжение тока выхода Singal: HTL
Особенности:
1. водитель сервопривода вывел наружу сигнал к выходному сигналу сборника, входной сигнал b z к интерфейсу PLC высокоскоростному встречному.
2. дифференциальный выходной сигнал к выходному сигналу сборника, входной сигнал кодировщика к интерфейсу PLC высокоскоростному встречному.
3. для множественности управления синхронизации скорости мотора сервопривода.

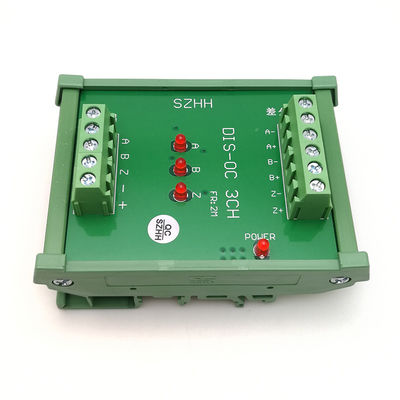

Номер деталя DIS-OC 3CH TTL к конвертеру 3 Channles HTL Sigal
Применение
Преобразование сигнала PLC высокоскоростное встречное
Преобразование сигнала управления мотора сервопривода
Роторное преобразование сигнала управления кодировщика
Преобразование выходного сигнала правителя скрежетать
Преобразование сигнала ИМПа ульс PLC и микроконтроллера
PLC, анти--сжимать системы управления мотора сервопривода
Дифференциальный сигнал преобразованный к другому сигналу ИМПа ульс
Спецификация
Каналы сигналов 3
Электропитание 10V - 26V DC, 24V типичное

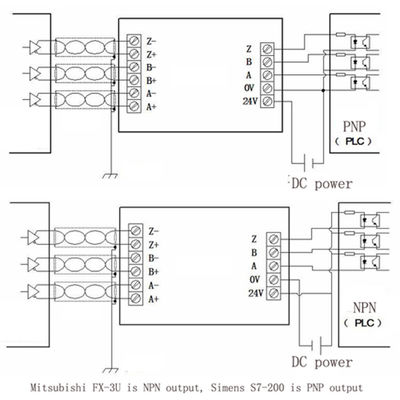

Соединение Compability PLC PNP Да
Соединение Compability PLC NPN Да
Оптически изоляция Да
Сигнал ввода A+/A-/B-/B+/Z+/Z- DC сигнала 5V TTL/RS232
Выход сигналов Сигнал A/B/Z HTL
Диапазон изменения частот 0 - максимум 2000000Hz
Настоящее Comsumption 100 мам максимальных, каждый канал
Входное комплексное сопротивление: Оптически изолированный, 5,8 kOhms на 24V типичном
Напряжение тока изоляции 2500V
Индикатор приведенный Красный свет дальше
Физические особенности

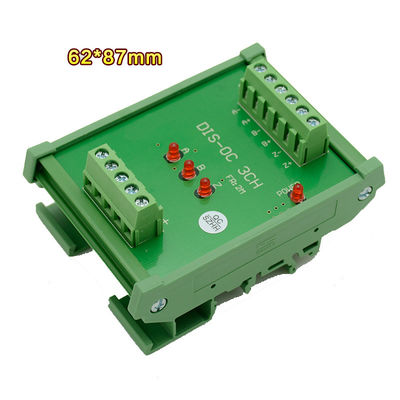

Размер продукта высота длины x 41mm ширины x 87mm 62mm
Чистый вес 52g
Температура деятельности -25°C к 70°C
Терминальные блоки тангаж 5.08mm, зеленый цвет, тип винта
Датчик провода AWG 26 -16
Устанавливать варианты Рельс 35 или 32 DIN
Влажность деятельности 98% не-конденсируя
