Главная цель конвертера изменить сигнал OC (открытого сборника) HTL (24V) в сигнал импульса TTL (5V) или дифференциальный сигнал, контролировать систему сервопривода
Преобразование поддержки a, b, и z трехфазное дифференциальное одновременное
Промышленный диапазон температур: - 45 | + ℃ 85
Введение:
1. Главная цель конвертера изменить сигнал OC (открытого сборника) HTL (24V) в сигнал импульса TTL (5V) или дифференциальный сигнал, 4 канала, электрическую изоляцию между входом и выходом, контролем система сервопривода PLC
2. Работая частота: 500000Hz

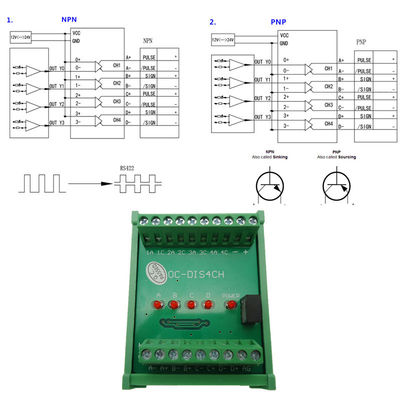

3. Режим входного сигнала: Признавайте весь интерфейс PLC NPN или PNP.
4. Установка: Установка рельса DIN35mm, удобный и быстрый!
5. Размер продукта: 63mm x 87mm x 35mm
6. Расклассифицированное работая напряжение тока силы: DC24V (DC14V- DC30V также доступно в некотором условии)

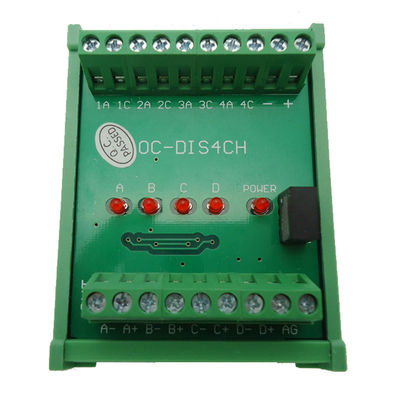

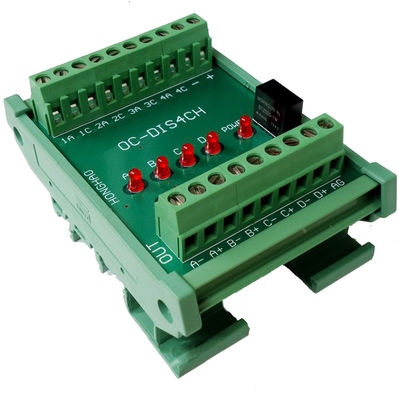

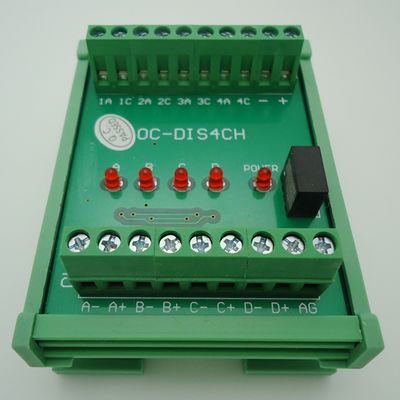

Номер деталя OC-DIS 4CH HTL к каналам конвертера сигнала 4 TTL
Применение
Преобразование сигнала счетчиков PLC высокоскоростное
Преобразование сигнала управления мотора сервопривода
Роторное преобразование сигнала управления кодировщика
Преобразование выходного сигнала правителя скрежетать
Преобразование сигнала ИМПа ульс PLC и микроконтроллера
PLC, анти--сжимать системы управления мотора сервопривода
Спецификация
Каналы сигналов 4
Электропитание 10V - 26V DC, 24V типичное
Возможность соединения PLC PNP Да
Возможность соединения PLC NPN Да
Оптически изоляция Да
Сигнал ввода DC сигнала 24V A/B/C/D HTL
Выход сигналов A+/A-/B-/B+/C+/C-/C+/D+/D- DC сигнала 5V TTL/RS232
Диапазон изменения частот 0 - максимум 500000Hz
Текущее потребление 100 мам максимальных, каждый канал
Входное комплексное сопротивление: Оптически изолированный, 5,8 kOhms на 24V типичном
Напряжение тока изоляции 2500V
Индикатор приведенный Красный свет дальше
Физические особенности
Размер продукта высота длины x 41mm ширины x 87mm 62mm
Чистый вес 58g
Температура деятельности -25°C к 70°C
Терминальные блоки тангаж 5.08mm, зеленый цвет, тип винта
Датчик провода AWG 26 -16
Устанавливать варианты Рельс 35 или 32 DIN
Влажность деятельности 98% не-конденсируя
